OBS 캡쳐 보드 사용법, 화면 띄우는 방법[소리 문제 해결 방법]
- 소프트웨어/OBS
- 2020. 10. 7.
스위치, 플레이 스테이션과 같은 콘솔 게임기는 모니터에 연결하거나 TV에 연결하여 사용합니다. 저는 캡처보드를 사용해서 컴퓨터와 연결해 사용하고 있죠. 모니터의 HDMI케이블을 이미 다른 곳에 사용하고 있기도 하고 캡처보드 하나 정도 마련해 두면 유용하게 사용할 수 있을 거라고 생각해 구매했죠.
최근에는 집안에서 생활하는 시간이 늘어나다 보니 인터넷 방송에 관심을 가지는 사람들도 많이 늘어났습니다. 콘솔 게임을 방송하거나 두개의 컴퓨터로 방송하기 위해 캡처보드를 구매하시는 분들도 많아졌죠. 그래서 오늘은 캡쳐 보드를 컴퓨터에 연결해 사용하는 방법에 대해 적어볼까 합니다.
포스팅은 제가 현재 가지고 있는 AVerMedia사의 LGX(GC550) 제품을 기준으로 작성됩니다. 그럼 바로 한번 알아보도록 하죠.
1. 캡쳐 보드 케이블 연결하기
먼저 캡처 보드를 사용하기 위해 케이블을 연결해 주어야 합니다. 내장 캡쳐 보드들은 따로 USB를 연결할 필요 없이 HDMI 입력, 출력 용 케이블만 연결해주면 됩니다.

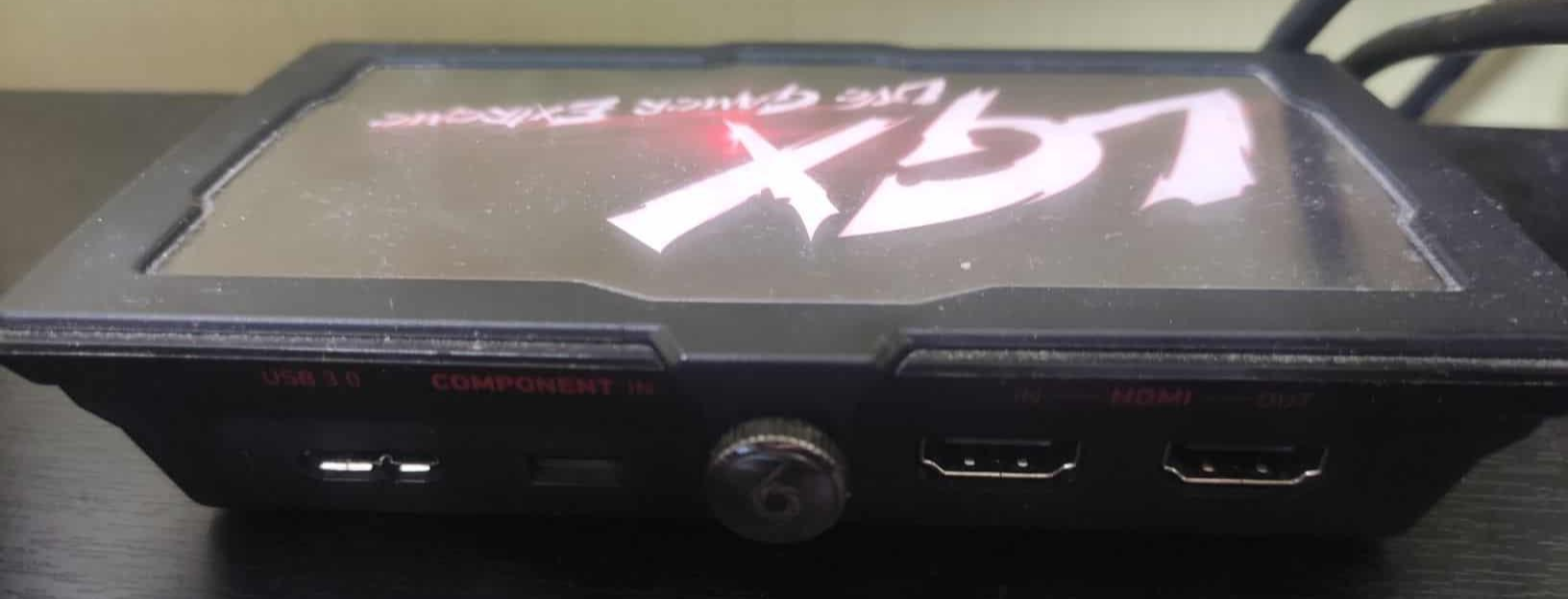

캡쳐 보드를 잘 살펴보시면 IN/OUT이라고 표시된 HDMI 포트가 보이실 겁니다. IN에는 출력하고 싶은 기기(콘솔, 다른 컴퓨터의 HDMI 포트)와 연결해 줍시다.
OUT 포트는 IN포트에서 받은 정보를 그대로 전달해주는 포트로 모니터 등에 연결하여 사용하시면 됩니다. OUT포트는 연결하지 않더라도 사용에는 문제가 없습니다.
그 후 USB 케이블을 본체와, 캡쳐 보드에 연결해주면 됩니다.

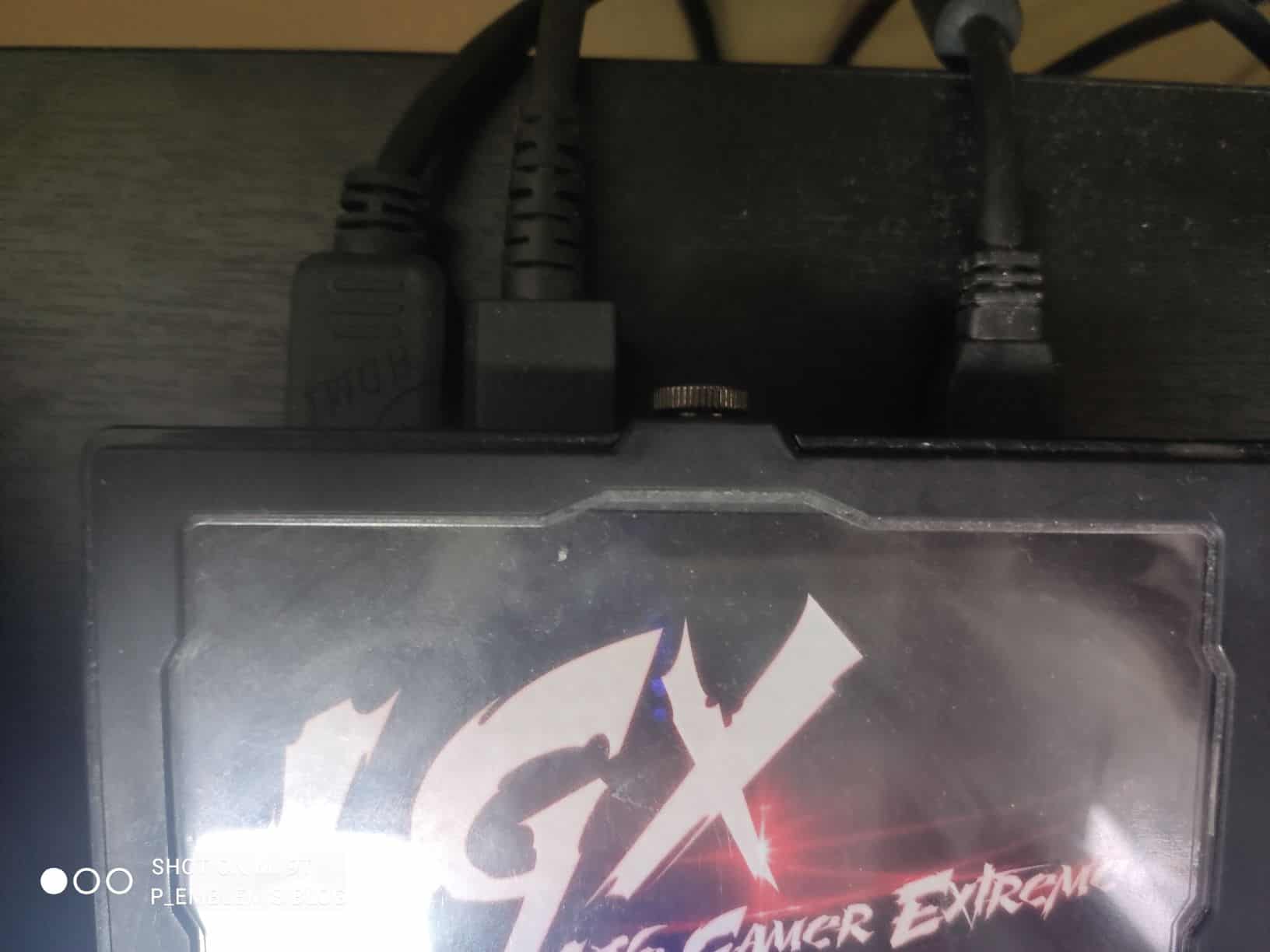

연결이 완료되면 위 사진과 같은 모습을 보여줍시다.
다음으로 캡처 보드 드라이버를 설치해야 하는데 이 부분은 제조사마다 차이가 있으니 유의해주세요.
2. 캡처 보드 드라이버 설치하기
보통 제품을 구매하면 박스 안에 드라이버 CD가 동봉되어 있습니다. 만약 동봉되어 있지 않은 경우 제품 홈페이지에서 드라이버를 다운로드할 수 있게 되어 있죠.
AVerMedia의 경우 아래 사이트를 통해 드라이버를 다운로드 받을 수 있습니다.

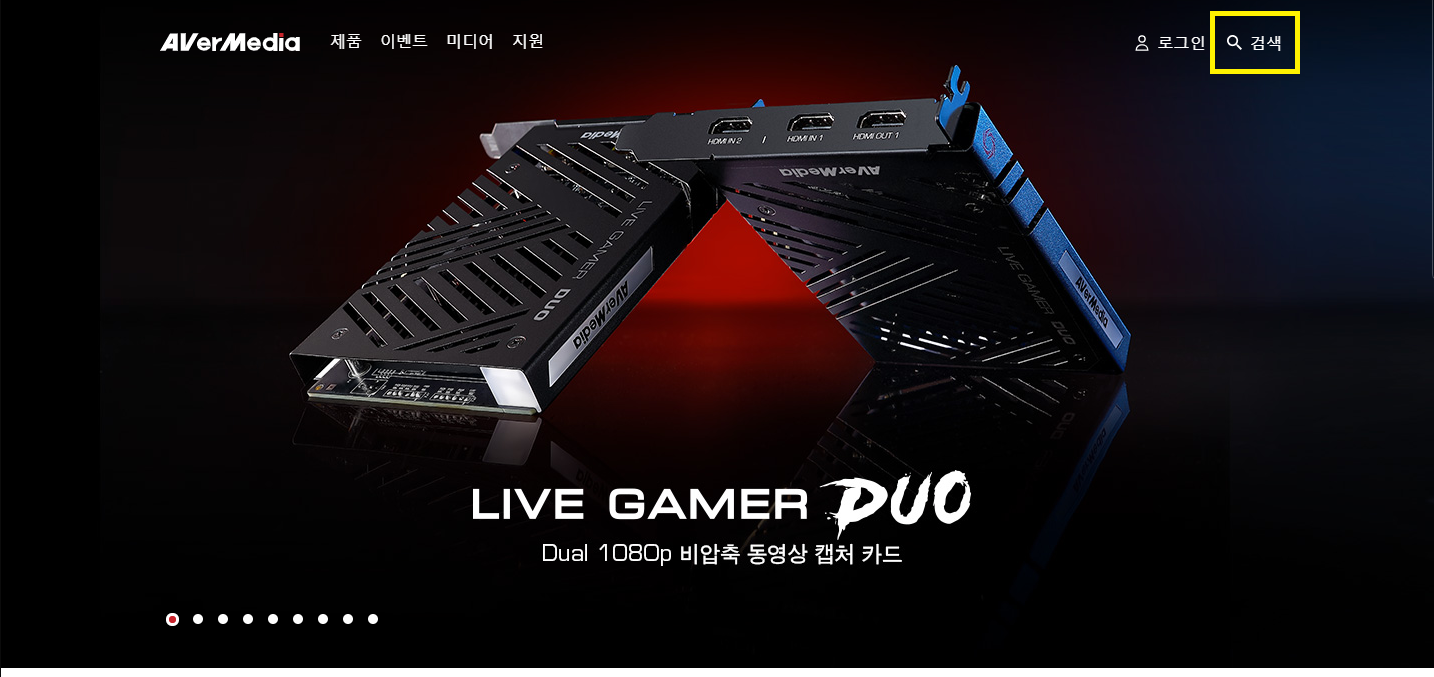

사이트 오른쪽 위의 “검색”을 이용해 자신이 가지고 있는 제품을 검색해 주세요. 그리고 검색 결과에 표시된 자신의 제품을 클릭해주세요.

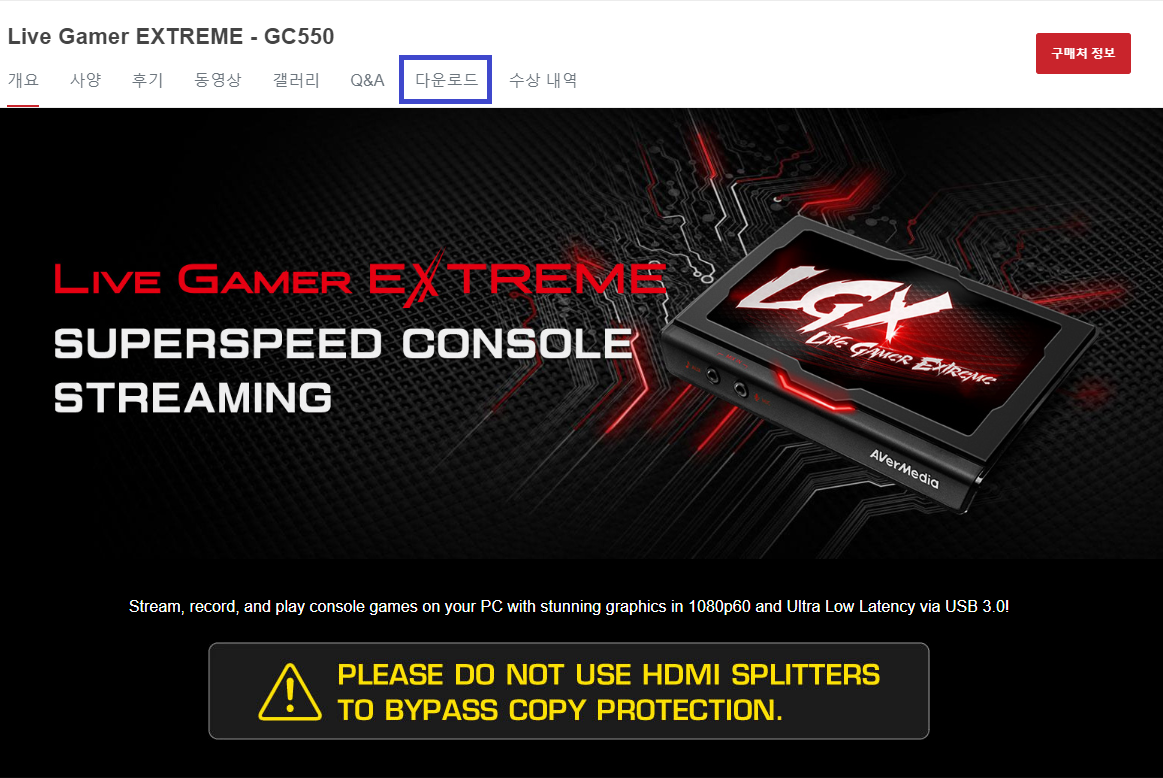

제품을 클릭하면 제품 페이지가 나오는데 상단의 탭 중 “다운로드” 탭을 클릭해주세요.

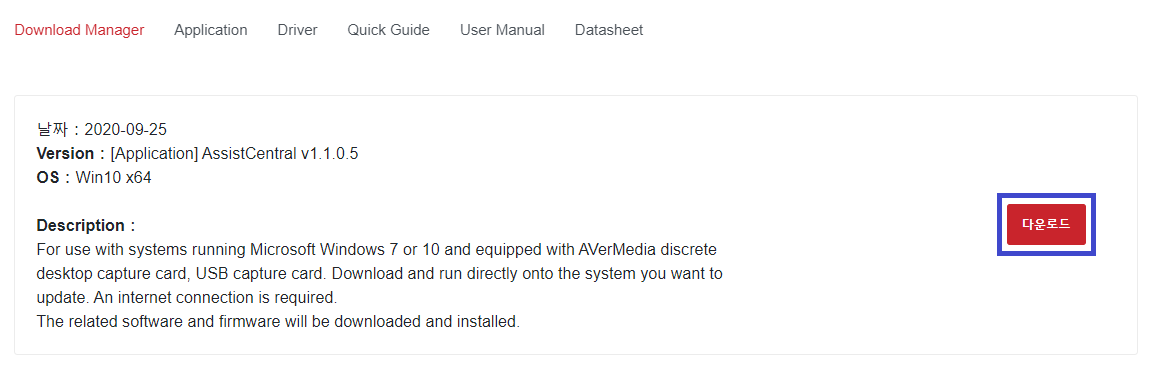

다운로드 버튼을 눌러 윈도우10 용 드라이버 파일을 받고 실행해줍시다.

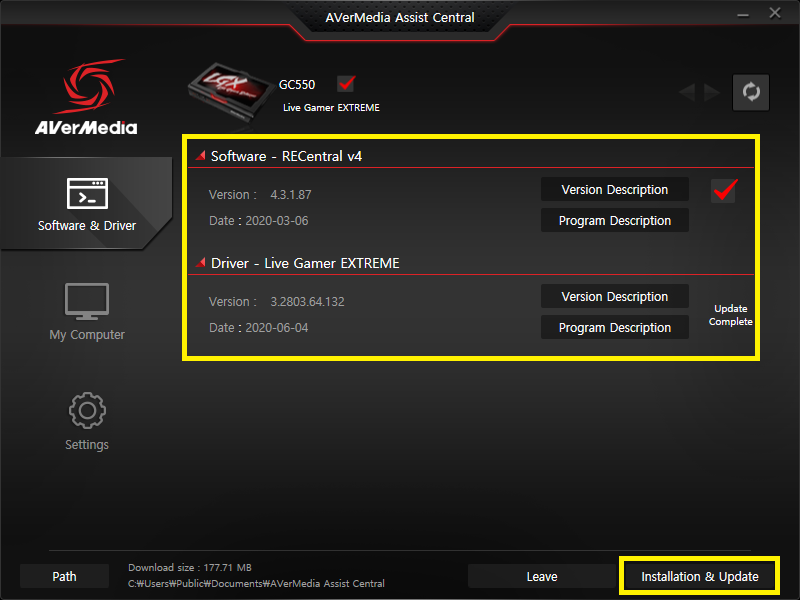

프로그램이 실행되면 컴퓨터에 연결되어 있는 장치가 상단에 나타나면서 아래에 설치 가능한 프로그램들을 보여줍니다. 두 프로그램 중 첫번째 프로그램은 에버 메디아의 캡처 보드 출력 프로그램입니다. 원하시는 분들만 설치하시면 돼요.
두번째 프로그램은 드라이버이니 반드시 설치해주세요.
드라이버 설치가 완료되면 본래 붉은 색으로 빛났던 램프가 파란색이 됩니다.
3. OBS로 캡쳐 보드 화면 출력하는 방법
혹시 OBS를 설치하지 않으신 분들은 구글에 OBS를 검색하여 설치한 뒤 진행해주세요.

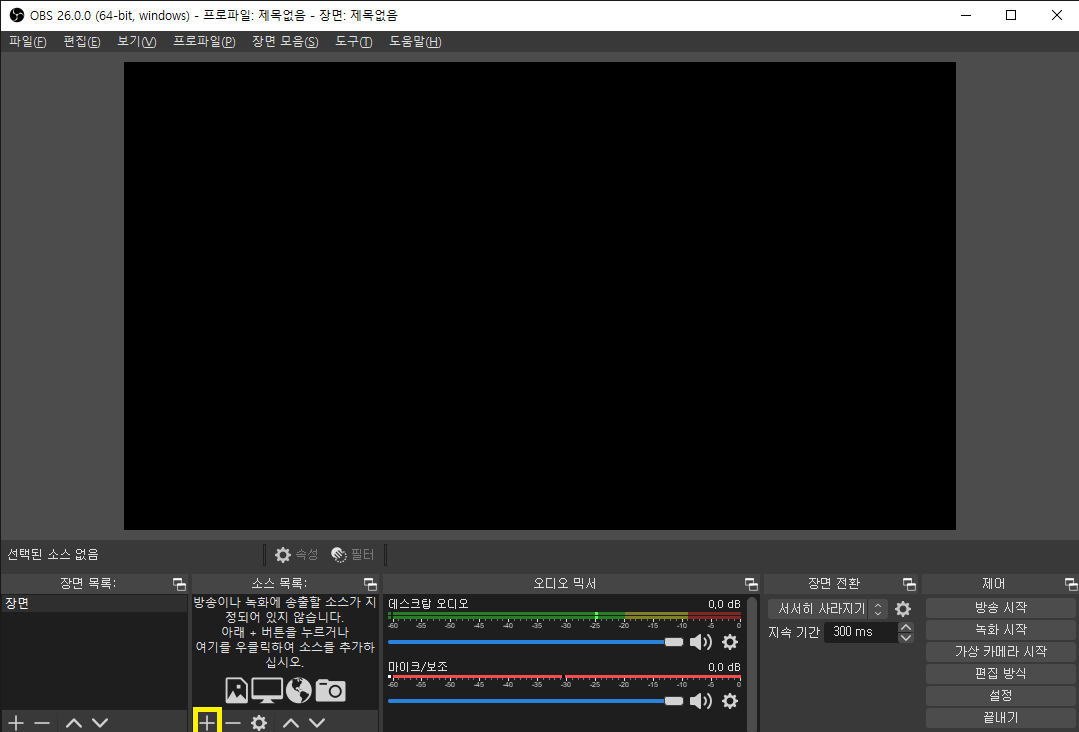

OBS를 실행하면 왼쪽 아래 “소스 목록” 창이 보입니다. 거기서 “+” 버튼을 클릭하여 소스를 추가해봅시다.

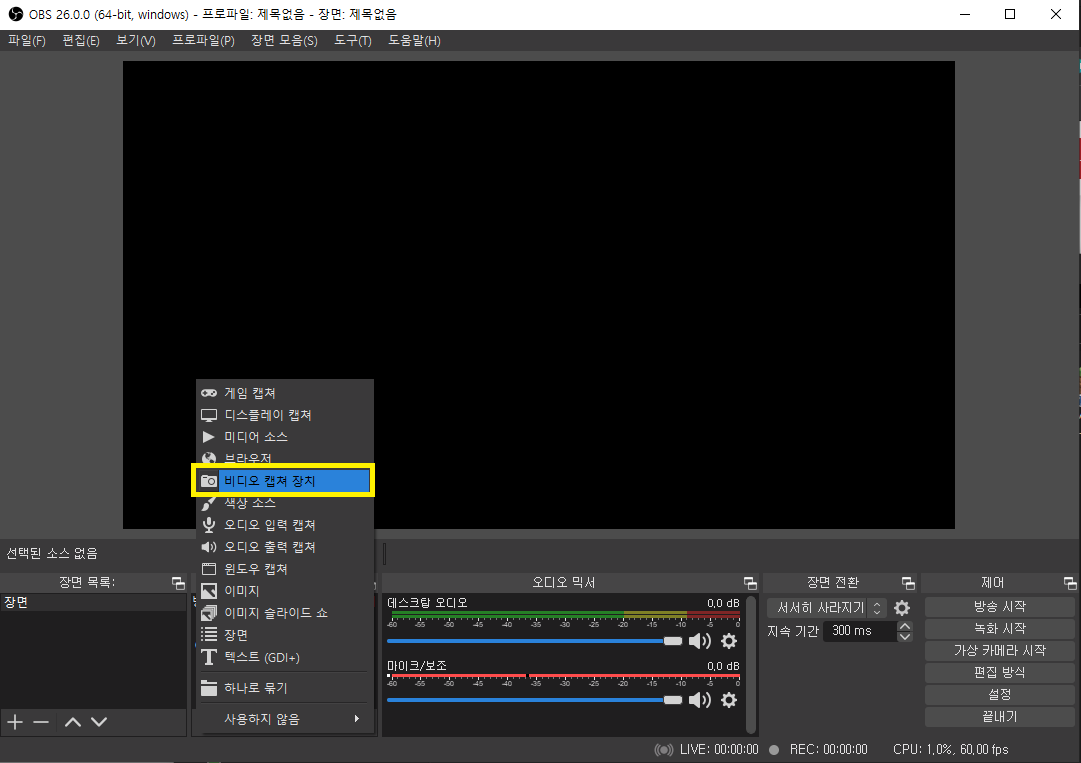

“+” 버튼을 클릭하면 다양한 종류의 소스 목록을 보여주는데 위에서 5번째에 있는 “비디오 캡처 장치”를 눌러줍시다.

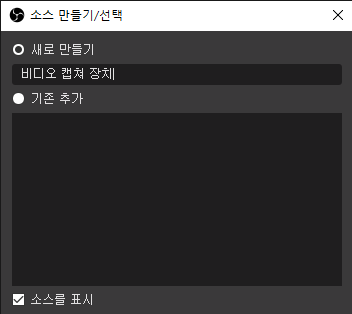

그러면 새로 소스를 생성할 건지 기존에 있던 소스에서 찾을 건지 물어보는 창이 나타납니다. “새로 만들기”를 선택하고 원하는 이름을 적어 넣어준 뒤 확인을 눌러 다음으로 넘어갑시다.
생성할 비디오 캡처 장치 속성을 변경할 수 있는데 스크롤을 가장 아래로 내려보면 “오디오 출력 방식”을 설정할 수 있는 부분이 나옵니다.
여기서 “출력 데스크탑 오디오(DirectSound)”로 옵션 값을 바꿔주세요. 바꾸지 않을 경우 콘솔 소리가 pc에서 나지 않는 문제가 발생할 수 있으니 반드시 변경해 주세요.

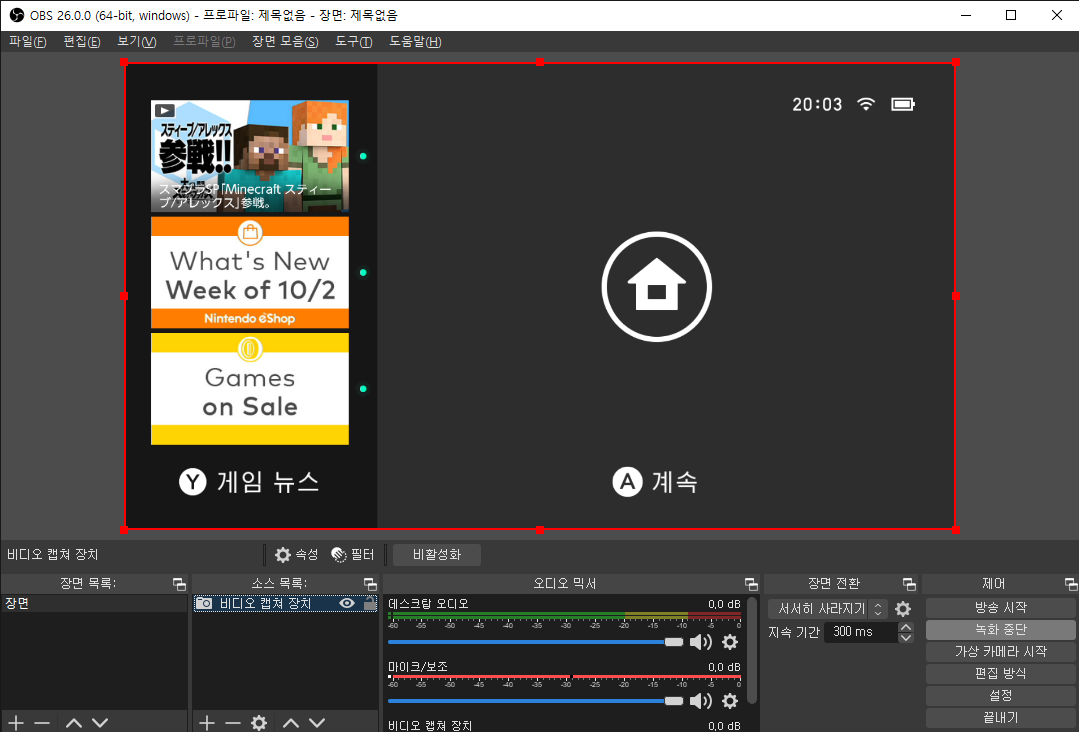

설정을 완료하고 메인 화면으로 돌아와 보면 콘솔 화면이 나타나는 것을 확인하실 수 있으실 겁니다.
프로그램을 실행하면 캡쳐 보드에 연결되어 있는 콘솔의 화면이 나타납니다. 입력되고 있는 신호가 없을 때는 “no signal” 메시지가 중앙에 나타나죠.

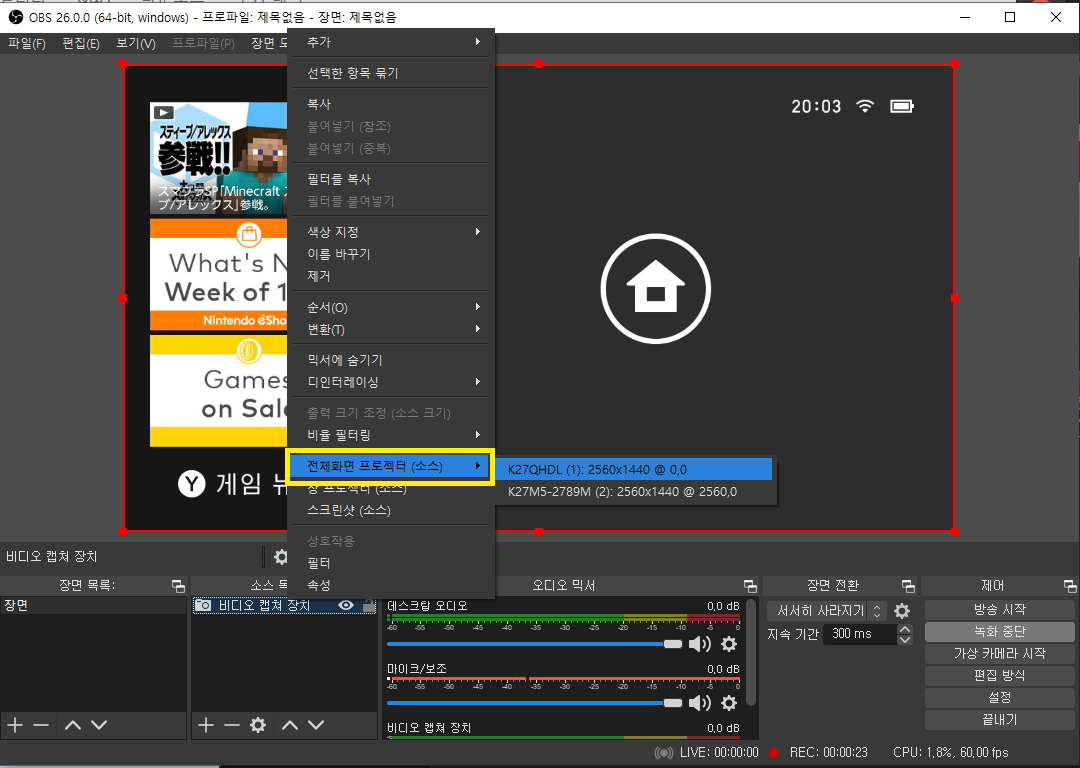

생성한 비디오 캡쳐 장치를 우클릭하면 나타나는 메뉴창에서 “전체 화면 프로젝터(소스)”를 통해 현재 출력하고 있는 화면을 모니터에 띄워줄 수 있습니다.
번외 - RECentural로 화면 출력하는 방법
설명하기에 앞서 이 방법은 AVerMedia 제품만 사용 가능한 방법입니다. 다른 제품의 경우 방금 설명드렸던 OBS를 이용한 방법으로 시도해주세요.
드라이버를 설치할 때 모든 프로그램을 체크하시고 설치하셨다면 RECentural 또한 설치되셨을 겁니다. RECentural을 실행해주세요.

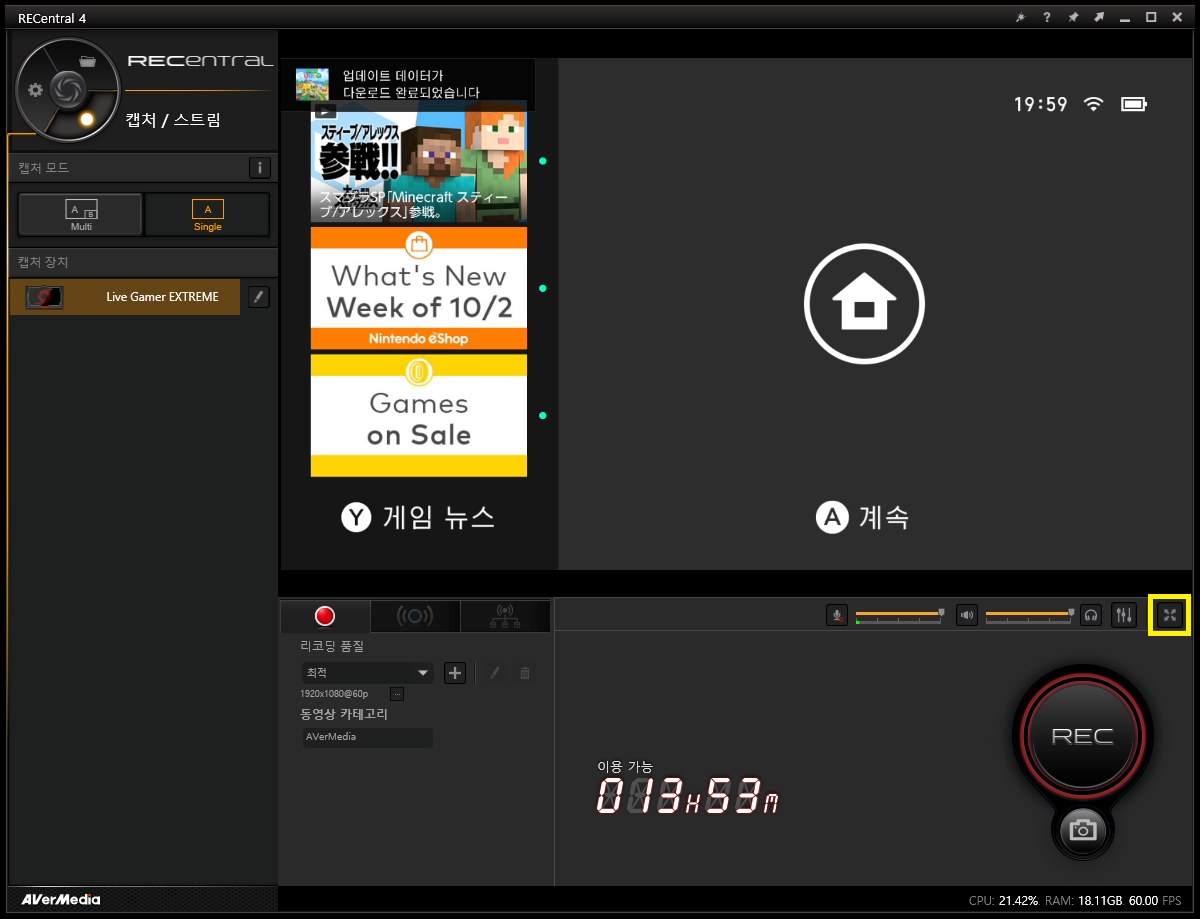

OBS처럼 화면이 나타나는 것을 확인할 수 있죠? 오른쪽 중앙에 전체화면 버튼이 있으니 큰 화면으로 플레이하고 싶을 때는 버튼을 누르고 사용하면 됩니다.
이렇게 오늘은 캡쳐 보드를 OBS와 RECentual을 통해 출력하는 방법에 대해 알아보았습니다.
또 많은 분들이 캡쳐 보드를 OBS에서 출력할 때 소리가 나오지 않는 분제에 대해서도 간단히 다뤄봤습니다.
저는 제 편의를 위해 캡처 보드를 사용하고 있지만 방송을 하기 위해 구매하신 분들도 많을 것 같네요.
그런 분들에게 이번 포스팅이 도움이 되셨으면 합니다.
그럼 이번 포스팅은 여기서 마치도록 하고 다음에 다른 내용으로 다시 찾아뵙겠습니다.
긴 글 읽어 주셔서 감사합니다.
